Panduit - Chemin de câbles avec couvercle Panduct® de type H à larges fentes - Achat / Vente Chemin de câbles avec couvercle Panduct® de type H à larges fentes

Chemin de câbles Panduct® de type H à larges fentes Couvercles vendus séparément
Référence	Largeur fente (slot)	Longueur	Dimensions conduit l x H	Couleur	Poids	Prix/ Pack de 20
PAN-H15X2-6	7.87 mm	1.83 m	38.1 mm x 50.8 mm	Blanc, Gris clair, Noir	15.24 kg	675.00 €
PAN-H15X3-6	7.87 mm	1.83 m	38.1 mm x 76.2 mm	Blanc, Gris clair, Noir	22.77 kg	840.59 €
PAN-H2X2-6	7.87 mm	1.83 m	50.8 mm x 50.8 mm	Blanc, Gris clair, Noir	16.15 kg	662.41 €
PAN-H2X3-6	7.87 mm	1.83 m	50.8 mm x 76.2 mm	Blanc, Gris clair, Noir	24.04 kg	864.00 €
PAN-H2X4-6	7.87 mm	1.83 m	50.8 mm x 10.16 cm	Blanc, Gris clair, Noir	32.02 kg	1042.20 €
PAN-H3X3-6	7.87 mm	1.83 m	76.2 mm x 76.2 mm	Blanc, Gris clair, Noir	27.49 kg	1002.59 €
PAN-H3X4-6	7.87 mm	1.83 m	76.2 mm x 10.16 cm	Blanc, Gris clair, Noir	35.47 kg	1242.00 €
PAN-H4X4-6	7.87 mm	1.83 m	10.16 cm x 10.16 cm	Blanc, Gris clair, Noir	46.72 kg	1339.20 €

Référence	Largeur	Longueur	Epaisseur	Couleur	Poids	Prix/ Pack de 20
Couvercles Panduit pour chemins de câbles
PAN-HC15-6	1.83 m	2.03 mm	38.1 mm	Blanc, Gris clair	6.08 kg	160.20 €
PAN-HC2-6	1.83 m	2.03 mm	50.8 mm	Blanc, Gris clair	6.89 kg	194.41 €
PAN-HC3-6	1.83 m	2.54 mm	76.2 mm	Blanc, Gris clair	8.98 kg	298.80 €
PAN-HC4-6	1.83 m	2.79 mm	10.16 cm	Blanc, Gris clair	11.61 kg	358.20 €

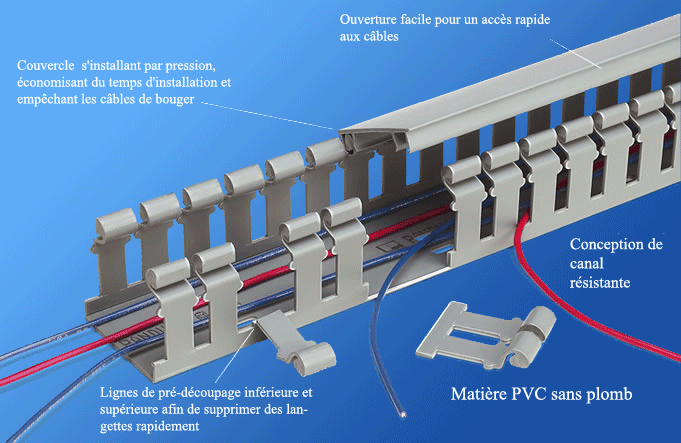

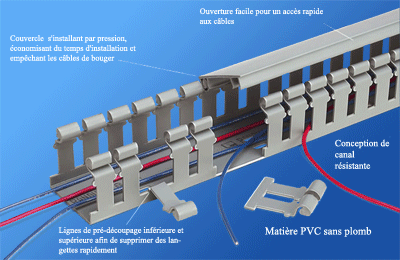

Le couvercle du chemin de câble est conçu pour s’ouvrir à 100° ce qui facilite l’entretien des câbles ainsi que l’ajout et le retrait
Le design du chemin de câble permet d’acheminer les câbles dans différentes directions
Les larges fentes sont idéales pour permettre de faire passer de plus grandes quantités ainsi que de plus gros câbles
Le couvercle a été conçu pour ne pas pouvoir être retiré complètement, ce qui empêche de l’égarer pendant les maintenances par exemple. Il s’ouvre et se referme en un clin d’œil, ce qui facilite toute manipulation
Le design des côtés fendus du chemin de câble permettent un accès facile au câblage
Pré-équipée avec des trous de fixation pour un temps d’installation réduit de 20%
Conçu en PVC sans plomb
Conforme aux normes d’inflammabilité UL94 et NFPA-79 ainsi qu’aux normes ENC50085 CE et RoHS
Le design des fentes permettent d’installer et d’enlever facilement les fils
Les lignes de pré-découpage à la base des languettes vous permettent d’agrandir certaines fentes plus facilement, pour faciliter l’acheminement de vos câbles et de vos fils
Disponible en noir, gris clair et blanc
Pensez à consulter nos accessoires pour chemins de câbles

Schémas & Dimensions

Consulter les Caractéristiques matérielles | Consulter les capacités

Informations techniques

Taille conduit (l x H)	A	B	C	D	E2	F2	H	K	T	Prix / Pack de 20
38.1 mm x 50.8 mm	44.5 mm	50.3 mm	47.8 mm	41.4 mm	7.9 mm	20.3 mm	48.8 mm	-	2 mm	675.00 €
38.1 mm x 76.2 mm	44.5 mm	77.7 mm	47.8 mm	66.8 mm	7.9 mm	25.4 mm	76.2 mm	-	2.5 mm	840.59 €
50.8 mm x 50.8 mm	55.1 mm	50.3 mm	58.2 mm	39.9 mm	7.9 mm	20.3 mm	48.8 mm	12.7 mm	2 mm	662.41 €
50.8 mm x 76.2 mm	55.1 mm	77.7 mm	58.2 mm	66.8 mm	7.9 mm	25.4 mm	76.2 mm	12.7 mm	2.5 mm	864.00 €
50.8 mm x 10.16 cm	55.1 mm	104.1 mm	111.3 mm	92.2 mm	7.9 mm	25.4 mm	101.6 mm	12.7 mm	2.5 mm	1,042.20 €
76.2 mm x 76.2 mm	82.6 mm	77.7 mm	85.9 mm	66.8 mm	7.9 mm	25.4 mm	76.2 mm	25.4 mm	2.5 mm	1,002.59 €
76.2 mm x 10.16 cm	82.6 mm	104.1 mm	85.9 mm	92.2 mm	7.9 mm	25.4 mm	101.6 mm	25.4 mm	2.8 mm	1,242.00 €
10.16 cm x 10.16 cm	108 mm	104.1 mm	111.3 mm	92.2 mm	7.9 mm	25.4 mm	101.6 mm	38.1 mm	2.8 mm	1,339.20 €

Caractéristiques matérielles

Propriétés	Matériau PVC	Méthode de test
GENERAL
Densité	1.47 g/cc	ASTM D 792
Robustesse	111"R"	ASTM D 785
MECANIQUE
Résistance	5,600 psi	ASTM D 638
Module de traction	330,000 psi	ASTM D 638
Résistance à la flexion	9,100 psi	ASTM D 790
Flexural Modulus	412,000 psi	ASTM D 790
Résistance aux impacts d’Izon à 23°	2.6	ASTM D 256
Température de déflection à 120kg *2.54cm²		ASTM D 648
INFLAMMABILITE
Limited Oxygen Index (LOI)	35	ASTM D 2863
Densité de la fumée à 4min	538	ASTM E 662
Classe d'inflammabilité	V-0	UL94
CERTIFICATIONS
UL reconnu dossier E147128 CSA certifié fichier 016446-0-00
CE Information	ENC50085 câbles réseau et systèmes pour installations électriques : • Température minimum d'entreposage et de transport de -5 ° C • Température minimum d'installation et d’utilisation de -5 ° C • Température maximale d’utilisation de 60 ° C • Produit non-propagateur de flamme • Pas de continuité électrique • Couvercle amovible sans outils

Taille Nominale Conduit (l x H)	surface nominale In.2	ELECTRIQUE																COMMUNICATION
		8 AWG	10 AWG	12 AWG			14 AWG			16 AWG			18 AWG			22 AWG	23 AWG	23/24 AWG	24 AWG	Fiber Cable
		0.216	0.164	0.130	0.141	0.152	0.111	0.124	0.133	0.096	0.111	0.118	0.084	0.100	0.106	0.085	0.330	0.250	0.190	0.118
		THHN	THHN	THHN	MTW	MTW	THHN	MTW	MTW	TFFN	MTW	MTW	TFFN	MTW	MTW	MTW	Cat. 6A	Cat. 6	Cat. 5e	3.0 mm
38.1 mm x 50.8 mm	3	34	60	95	81	70	131	105	91	175	131	116	229	162	144	224	14	25	44	116
38.1 mm x 76.2 mm	4.5	52	90	143	122	105	197	158	137	263	197	174	344	243	216	336	22	38	67	174
50.8 mm x 50.8 mm	4	46	80	127	108	93	175	140	122	234	175	155	306	216	192	299	19	34	59	154
50.8 mm x 76.2 mm	6	69	120	191	163	140	263	210	183	351	263	232	459	324	288	448	29	51	89	232
50.8 mm x 10.16 cm	8	92	160	255	217	187	350	281	244	469	350	310	612	432	384	598	39	69	119	309
76.2 mm x 76.2 mm	9	104	180	287	244	210	394	316	275	527	394	349	689	486	432	673	44	77	134	348
76.2 mm x 10.16 cm	12	139	241	383	326	280	526	421	366	703	526	465	919	648	577	897	59	103	179	464
10.16 cm x 10.16 cm	16	185	321	511	435	374	701	562	488	938	701	621	1225	864	769	1197	79	138	239	619

Le tableau montre la capacité de câblage maximale basée sur 50% de la section interne du conduit. Les dimensions d'A.W.G. représentent le diamètre extérieur du câble en pouces.
