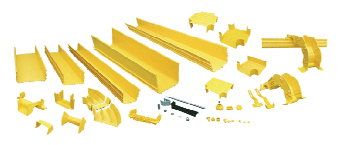

Goulottes pour Fibres-optique Fiber Cable Ducting System

Fourreaux sans aucune rupture, facile et rapide à installer !

Que retenir de ce produit ?

  • Installation rapide et facile : le système de chemin de câbles OPSYS permet d'assurer une installation rapide pour créer tous types de gestion de câbles en un temps record
  • Aucun outil spécial exigé : le coupleur OPSYS peut être relié manuellement à n'importe quelle goulotte droite ou incurvée , sans outils spéciaux
  • Matériau excellent : Fait en PC/ABS, normalisé UL2024, ce système de chemin de câbles a une très bonne résistance thermique ainsi qu'une bonne résistance aux intempéries, est sans halogène et est flame retardant. Ce produit est très stable une fois monté.
  • Arrangement facile : Ce système de gestion de fibre optique peut s'adapter à n'importe quel environnement sans aucun découpage ni outils.
  • Consulter les autres propriétés

Le système de chemin de câbles pour fibre optique OPSYS a été conçu pour isoler et protéger les fibres optiques (cordons et câbles) d'un point d'entrée de bâtiment jusqu'au répartiteur en totale sécurité.
Fabriqué en PC/ABS, le matériau procure une excellente stabilité dans le temps, résiste aux intempéries, est sans halogène (halogen free), a une très bonne résistance thermique, a une stabilité dimensionnelle, est flame retardant, pour offrir un environnement sécurisé et conforme aux normes UL2024.
Ce système permet d'obtenir une meilleure résistance à la traction.

Le système de chemin de câbles OPSYS pour fibre optique est compact, simple et rapide à installer, sans outils spéciaux afin d'optimiser le temps des installateurs.
Il n'y a aucune rupture dans la mise en oeuvre de ce produit.

Goulottes pour Fibres-optique Fiber Cable Ducting System
Liste de prix

Le système de chemin de câbles pour fibre optique OPSYS a été conçu pour isoler et protéger les fibres optiques (cordons et câbles) d'un point d'entrée de bâtiment jusqu'au répartiteur en totale sécurité.
Fabriqué en PC/ABS, le matériau procure une excellente stabilité dans le temps, résiste aux intempéries, est sans halogène (halogen free), a une très bonne résistance thermique, a une stabilité dimensionnelle, est flame retardant, pour offrir un environnement sécurisé et conforme aux normes UL2024.
Ce système permet d'obtenir une meilleure résistance à la traction.

Le système de chemin de câbles OPSYS pour fibre optique est compact, simple et rapide à installer, sans outils spéciaux afin d'optimiser le temps des installateurs.
Il n'y a aucune rupture dans la mise en oeuvre de ce produit.

Les dimensions sont exprimées en millimètres (mm)

Filtre
ProduitsRéférenceDescriptionDimensions
L x H
ConditionnementPrix HTDisponibilité
Goulotte pour fibre optique
WD-OPS-05MDGoulotte - 50 mm x 50 mm50 x 50Au mètre
39.20€ HT
WD-OPS-05MD-COVCouvercle Goulotte - 50 mm x 50 mm-A l’unité
18.31€ HT
WD-OPS-10MDGoulotte - 100 mm x 100 mm100 x 100Au mètre
86.97€ HT
WD-OPS-10MD-COVCouvercle Goulotte - 100 mm x 100 mm-A l’unité
34.73€ HT
WD-OPS-16MDGoulotte - 160 mm x 100 mm160 x 100Au mètre
97.08€ HT
WD-OPS-16MD-COVCouvercle Goulotte - 160 mm x 100 mm-A l’unité
54.34€ HT
WD-OPS-22MDGoulotte - 220 mm x 100 mm220 x 100Au mètre
109.32€ HT
WD-OPS-22MD-COVCouvercle Goulotte - 220 mm x 100 mm-A l’unité
65.40€ HT
WD-OPS-30MDGoulotte - 300 mm x 100 mm300 x 100Au mètre
147.15€ HT
WD-OPS-30MD-COVCouvercle Goulotte - 300 mm x 100 mm-A l’unité
94.59€ HT
Croisillons
WD-OPS-10CACroisillon 100 mm x 100 mm100 x 100A l’unité
44.52€ HT
WD-OPS-10CA-COVCouvercle Croisillon 100 mm x 100 mm-A l’unité
25.07€ HT
WD-OPS-16CACroisillon 160 mm x 100 mm160 x 100A l’unité
49.75€ HT
WD-OPS-16CA-COVCouvercle Croisillon 160 mm x 100 mm-A l’unité
30.19€ HT
WD-OPS-22CACroisillon 220 mm x 100 mm220 x 100A l’unité
80.47€ HT
WD-OPS-22CA-COVCouvercle Croisillon 220 mm x 100 mm-A l’unité
47.61€ HT
WD-OPS-30CACroisillon 300 mm x 100 mm300 x 100A l’unité
105.09€ HT
WD-OPS-30CA-COVCouvercle Croisillon 300 mm x 100 mm-A l’unité
66.41€ HT
Croisillons réducteurs
WD-OPS-16RCCroisillon réducteur 160 x 100 -> 100 x 100160 x 100 -> 100 x 100A l’unité
114.71€ HT
WD-OPS-16RC-COVCouvercle réducteur 160 x 100 -> 100 x 100-A l’unité
74.70€ HT
WD-OPS-22RCCroisillon réducteur 220 x 100 -> 160 x 100220 x 100 -> 160 x 100A l’unité
138.86€ HT
WD-OPS-22RC-COVCouvercle réducteur 220 x 100 -> 160 x 100-A l’unité
91.37€ HT
WD-OPS-30RCCroisillon réducteur 300 x 100 -> 220x 100300 x 100 -> 220x 100A l’unité
167.76€ HT
WD-OPS-30RC-COVCouvercle réducteur 300 x 100 -> 220x 100-A l’unité
128.40€ HT
Raccords en T
WD-OPS-10TARaccord en T - 100 mm x 100 mm100 x 100A l’unité
22.38€ HT
WD-OPS-10TA-COVCouvercle Raccord en T - 100 mm x 100 mm-A l’unité
13.16€ HT
WD-OPS-16TARaccord en T - 160 mm x 100 mm160 x 100A l’unité
27.57€ HT
WD-OPS-16TA-COVCouvercle Raccord en T - 160 mm x 100 mm-A l’unité
16.91€ HT
WD-OPS-22TARaccord en T - 220 mm x 100 mm220 x 100A l’unité
32.92€ HT
WD-OPS-22TA-COVCouvercle Raccord en T - 220 mm x 100 mm-A l’unité
22.25€ HT
WD-OPS-30TARaccord en T - 300 mm x 100 mm300 x 100A l’unité
109.60€ HT
WD-OPS-30TA-COVCouvercle Raccord en T - 300 mm x 100 mm-A l’unité
66.61€ HT
Raccords en T réducteurs
WD-OPS-16RTRaccord en T réducteur - 160 x 100 -> 100 x 100160 x 100 -> 100 x 100A l’unité
58.36€ HT
WD-OPS-16RT-COVCouvercle T réducteur - 160 x 100 -> 100 x 100-A l’unité
32.60€ HT
WD-OPS-22RTRaccord en T réducteur - 220 x 100 -> 160 x 100220 x 100 -> 160 x 100A l’unité
74.46€ HT
WD-OPS-22RT-COVCouvercle T réducteur - 220 x 100 -> 160 x 100-A l’unité
50.51€ HT
WD-OPS-30RTRaccord en T réducteur - 300 x 100 -> 220x 100300 x 100 -> 220x 100A l’unité
182.68€ HT
WD-OPS-30RT-COVCouvercle T réducteur - 300 x 100 -> 220x 100-A l’unité
118.17€ HT
Angles Horizontaux de 45°
WD-OPS-10HAAngle Horizontal de 45° - 100 mm x 100 mm100 x 100A l’unité
20.45€ HT
WD-OPS-10HA-COVCouvercle Angle H. de 45° - 100 mm x 100 mm-A l’unité
16.30€ HT
WD-OPS-16HAAngle Horizontal de 45° - 160 mm x 100 mm160 x 100A l’unité
30.19€ HT
WD-OPS-16HA-COVCouvercle Angle H. de 45° - 160 mm x 100 mm-A l’unité
21.57€ HT
WD-OPS-22HAAngle Horizontal de 45° - 220 mm x 100 mm220 x 100A l’unité
49.62€ HT
WD-OPS-22HA-COVCouvercle Angle H. de 45° - 220 mm x 100 mm-A l’unité
32.60€ HT
WD-OPS-30HAAngle Horizontal de 45° - 300 mm x 100 mm300 x 100A l’unité
115.63€ HT
WD-OPS-30HA-COVCouvercle Angle H. de 45° - 300 mm x 100 mm-A l’unité
80.98€ HT
Angles Verticaux Descendants de 45°
WD-OPS-05DAAngle Vertical Descendant de 45° - 50 mm x 50 mm50 x 50A l’unité
11.55€ HT
WD-OPS-05DA-COVCouvercle Angle V. Desc de 45° - 50 mm x 50 mm-A l’unité
8.45€ HT
WD-OPS-10DAAngle Vertical Descendant de 45° - 100 mm x 100 mm100 x 100A l’unité
17.02€ HT
WD-OPS-10DA-COVCouvercle Angle V. Desc de 45° - 100 mm x 100 mm-A l’unité
12.59€ HT
WD-OPS-16DAAngle Vertical Descendant de 45° - 160 mm x 100 mm160 x 100A l’unité
29.54€ HT
WD-OPS-16DA-COVCouvercle Angle V. Desc de 45° - 160 mm x 100 mm-A l’unité
20.13€ HT
WD-OPS-22DAAngle Vertical Descendant de 45° - 220 mm x 100 mm220 x 100A l’unité
38.67€ HT
WD-OPS-22DA-COVCouvercle Angle V. Desc de 45° - 220 mm x 100 mm-A l’unité
25.15€ HT
WD-OPS-30DAAngle Vertical Descendant de 45° - 300 mm x 100 mm300 x 100A l’unité
62.82€ HT
WD-OPS-30DA-COVCouvercle Angle V. Desc de 45° - 300 mm x 100 mm-A l’unité
39.08€ HT
Angles Verticaux Montants de 45°
WD-OPS-05UAAngle Vertical Montant de 45° - 50 mm x 50 mm50 x 50A l’unité
11.55€ HT
WD-OPS-05UA-COVCouvercle Angle V. Mont. de 45° - 50 mm x 50 mm-A l’unité
8.45€ HT
WD-OPS-10UAAngle Vertical Montant de 45° - 100 mm x 100 mm100 x 100A l’unité
17.50€ HT
WD-OPS-10UA-COVCouvercle Angle V. Mont. de 45° - 100 mm x 100 mm-A l’unité
12.91€ HT
WD-OPS-16UAAngle Vertical Montant de 45° - 160 mm x 100 mm160 x 100A l’unité
31.67€ HT
WD-OPS-16UA-COVCouvercle Angle V. Mont. de 45° - 160 mm x 100 mm-A l’unité
20.53€ HT
WD-OPS-22UAAngle Vertical Montant de 45° - 220 mm x 100 mm220 x 100A l’unité
38.67€ HT
WD-OPS-22UA-COVCouvercle Angle V. Mont. de 45° - 220 mm x 100 mm-A l’unité
25.15€ HT
WD-OPS-30UAAngle Vertical Montant de 45° - 300 mm x 100 mm300 x 100A l’unité
64.92€ HT
WD-OPS-30UA-COVCouvercle Angle V. Mont. de 45° - 300 mm x 100 mm-A l’unité
39.88€ HT
Sortie latérale descendante
WD-OPS-10DRSortie latérale descendante - 100 mm x 100 mm100 x 100A l’unité
46.05€ HT
WD-OPS-10DR-COVCouvercle sortie latérale desc. - 100 mm x 100 mm-A l’unité
15.30€ HT
Eléments de sortie
WD-OPS-05TPElément de sortie - 50 mm x 50 mm50 x 50A l’unité
13.80€ HT
WD-OPS-10TPElément de sortie - 100 mm x 100 mm100 x 100A l’unité
16.66€ HT
WD-OPS-16TPElément de sortie - 160 mm x 100 mm160 x 100A l’unité
114.71€ HT
WD-OPS-22TPElément de sortie - 220 mm x 100 mm220 x 100A l’unité
210.54€ HT
WD-OPS-30TPElément de sortie - 300 mm x 100 mm300 x 100A l’unité
253.05€ HT
Réducteurs
WD-OPS-10RDRéducteur 100 x 100 -> 50 x 50100 x 100 -> 50 x 50A l’unité
14.81€ HT
WD-OPS-10RD-COVCouvercle réducteur - 100 x 100 -> 50 x 50-A l’unité
8.45€ HT
WD-OPS-16RDRéducteur 160 x 100 -> 100 x 100160 x 100 -> 100 x 100A l’unité
20.48€ HT
WD-OPS-16RD-COVCouvercle réducteur - 160 x 100 -> 100 x 100-A l’unité
13.36€ HT
WD-OPS-22RDRéducteur 220 x 100 -> 160 x 100220 x 100 -> 160 x 100A l’unité
28.74€ HT
WD-OPS-22RD-COVCouvercle réducteur - 220 x 100 -> 160 x 100-A l’unité
18.79€ HT
WD-OPS-30RDRéducteur 300 x 100 -> 220 x 100300 x 100 -> 220 x 100A l’unité
35.02€ HT
WD-OPS-30RD-COVCouvercle réducteur - 300 x 100 -> 220 x 100-A l’unité
25.07€ HT
Joints (pièces pour assembler)
WD-OPS-05JOJoint - 50 mm x 50 mm50 x 50A l’unité
7.25€ HT
WD-OPS-10JOJoint - 100 mm x 100 mm100 x 100A l’unité
15.70€ HT
WD-OPS-16JOJoint - 160 mm x 100 mm160 x 100A l’unité
28.98€ HT
WD-OPS-22JOJoint - 220 mm x 100 mm220 x 100A l’unité
34.21€ HT
WD-OPS-30JOJoint - 300 mm x 100 mm300 x 100A l’unité
42.06€ HT
Fermetures - Embouts
WD-OPS-10ECFermeture - 100 mm x 100 mm100 x 100A l’unité
9.21€ HT
WD-OPS-16ECFermeture - 160 mm x 100 mm160 x 100A l’unité
10.06€ HT
WD-OPS-22ECFermeture - 220 mm x 100 mm220 x 100A l’unité
12.27€ HT
WD-OPS-30ECFermeture - 300 mm x 100 mm300 x 100A l’unité
21.01€ HT
Systèmes de fixation
WD-OPS-MBK100Système de fixation - 100 mm x 100 mm100 x 100A l’unité
165.59€ HT
WD-OPS-MBK160Système de fixation - 160 mm x 100 mm160 x 100A l’unité
165.59€ HT
WD-OPS-MBK220Système de fixation - 220 mm x 100 mm220 x 100A l’unité
173.48€ HT
WD-OPS-MBK300Système de fixation - 300 mm x 100 mm300 x 100A l’unité
176.70€ HT
Supports latéraux descendants
WD-OPS-SDMB50Support latéral descendant - 50 mm x 100 mm50 x 100A l’unité
50.91€ HT
WD-OPS-SDMB100Support latéral descendant - 100 mm x 100 mm100 x 100A l’unité
50.91€ HT
  • Installation rapide et facile : le système de chemin de câbles OPSYS permet d'assurer une installation rapide pour créer tous types de gestion de câbles en un temps record
  • Aucun outil spécial exigé : le coupleur OPSYS peut être relié manuellement à n'importe quelle goulotte droite ou incurvée , sans outils spéciaux
  • Matériau excellent : Fait en PC/ABS, normalisé UL2024, ce système de chemin de câbles a une très bonne résistance thermique ainsi qu'une bonne résistance aux intempéries, est sans halogène et est flame retardant. Ce produit est très stable une fois monté.
  • Arrangement facile : Ce système de gestion de fibre optique peut s'adapter à n'importe quel environnement sans aucun découpage ni outils.
  • Compatible avec d'autres marques : Ce système OPSYS a été conçu en considérant qu'il peut être compatible avec d'autres systèmes de canalisation préinstallés. Cette conception compatible permettra à l'utilisateur de réduire le surcoût et de faire une installation simple à l'endroit où une canalisation d'une autre marque a déjà été installée.
  • Caractéristiques matérielles
  • Possibilité de traitement : En raison de la possibilité de traitement offerte par l'ABS, le PC/ABS possède de meilleures caractéristiques d'écoulement que le PC. Ceci résout des problèmes tels que le halage et la contrainte de fissuration exercée après moulage.
  • Propriétés mécaniques : PC/ABS fournit une excellente résistance aux chocs en comparaison à d'autres plastiques. PC/ABS est disponible dans une large gamme de température ambiante large montrant la puissance mécanique remarquable comparée à d'autres plastiques. Cette propriété convient quand la résistance au froid ou la résistance thermique est exigée.
  • Résistance chimique : Le PC/ABS, est généralement stable en alcool, eau, pétrole, et sels.
  • Stabilité dimensionnelle : la stabilité dimensionnelle d'exposition de PC/ABS est bonne grâce à son rétrécissement précis qu'il soit dans la direction perpendiculaire ou parallèle de la conduite.
  • Stabilité à la chaleur remarquable : Sans-halogène, le PC/ABS ignifuge possède une très bonne résistance à la chaleur et permet une conception flexible de la structure.
  • Flame retardant, ce produit ne libère aucune substance toxique (Dioxine, difuranne) pendant la combustion. Evalué UL94 v0.
  • Résistance aux intempéries : La catégorie générale PC/ABS n'est pas altérée, au niveau résistance mécanique, à cause de l'exposition à la lumière ou aux intempéries.
Goulottes
La goulotte principale est constituée d'une seule pièce et est faite de matériel PC/ABS, non-halogène et ignifuge.
  • Pose facile du couvercle sur la goulotte
  • S'assemble aux autres pièces grâce aux joints
  • Produit non-halogène et ignifuge
  • Couleur standard jaune
  • Achat à l'unité

Croisillons et Croisillons réducteurs
Le croisillon est employé pour établir une intersection rectangulaire entre les goulottes principales et les 4 entrées du croisillon ou à d'autres composants par l'intermédiaire du joint.
Le croisillon réducteur est employé pour établir une intersection rectangulaire entre les goulottes principales de tailles différentes et les 4 entrées du croisillon ou à d'autres composants par l'intermédiaire du joint.
  • Pose facile du couvercle
  • S'assemble aux autres pièces grâce aux joints
  • Produit non-halogène et ignifuge
  • Couleur standard jaune
  • Achat à l'unité

Raccords en T et Raccords en T réducteurs
Le Raccord en T est employé pour établir une intersection en forme de 'T' entre les goulottes principales et les entrées du T ou à d'autres composants par l'intermédiaire du joint.
Le Raccord en T réducteur est employé pour établir une intersection en forme de 'T' entre les goulottes principales de tailles différentes et les entrées du T ou à d'autres composants par l'intermédiaire du joint.
  • Pose facile du couvercle
  • S'assemble aux autres pièces grâce aux joints
  • Permet de faire un assemblage répondant à vos besoins
  • Produit non-halogène et ignifuge
  • Couleur standard jaune
  • Achat à l'unité

Angles Horizontaux de 45°
L'Angle Horizontal de 45° fournit une méthode pour contourner des objets ou créer un arrondi.
Il peut être employé avec un autre angle horizontal de 45° pour créer un conduit à 90 degrés en utilisant un joint.
  • Pose facile du couvercle
  • S'assemble aux autres pièces grâce aux joints
  • Produit non-halogène et ignifuge
  • Couleur standard jaune
  • Achat à l'unité

Angles Verticaux Descendants de 45°
L'Angle Vertical Descendant de 45° permet de faire descendre les câbles pour qu'ils soient facilement accessibles.
Il est habituellement installé où les câbles doivent redescendre.
En assemblant deux Angles Verticaux Descendants de 45°, vous pouvez créer une descente de câbles à 90° en utilisant un joint.
  • Pose facile du couvercle
  • S'assemble aux autres pièces grâce aux joints
  • Produit non-halogène et ignifuge
  • Couleur standard jaune
  • Achat à l'unité

Angles Verticaux Montants de 45°
L'Angle Vertical Montant de 45° permet de faire monter les câbles pour qu'ils soient facilement accessibles.
Il est habituellement installé où les câbles doivent monter à la verticale.
En assemblant deux Angles Verticaux Montants de 45°, vous pouvez créer un montant de câbles à 90° en utilisant un joint.
  • Pose facile du couvercle
  • S'assemble aux autres pièces grâce aux joints
  • Produit non-halogène et ignifuge
  • Couleur standard jaune
  • Achat à l'unité

Sortie latérale descendante
La Sortie latérale descendante permet de faire une sortie sûre pour les fibres optique.
Peut-être combinée à des réducteurs, des Angles verticaux et aux éléments de sortie.
  • Fixer la Sortie latérale descendante sur la goulotte
  • Ne nécessite aucun outil pour l'assemblage et offre une installation facile
  • Pas de joint nécessaire pour la fixer à la goulotte principale
  • Peut-être installé n'importe où
  • Produit non-halogène et ignifuge
  • Couleur standard jaune
  • Achat à l'unité

Eléments de sortie
L'Elément de sortie est la pièce d'extrémité qui permet de faire une sortie de câbles propre.
Conception arrondie pour protèger l'isoloant de vos fibres.
  • Pose facile du couvercle
  • S'assemble aux autres pièces grâce aux joints
  • Produit non-halogène et ignifuge
  • Couleur standard jaune
  • Achat à l'unité

Réducteurs
Le réducteur est employé pour fournir une interface entre des canalisations de tailles différentes et les composants droits.
Exige un joint pour être assemblé.
  • Pose facile du couvercle
  • S'assemble aux autres pièces grâce aux joints
  • Produit non-halogène et ignifuge
  • Couleur standard jaune
  • Achat à l'unité

Joints (pièces pour assembler)
Le joint est permet de relier des goulottes à d'autres goulottes ou à des d'autres composants.
Apporte une fixation lisse et solide.
A utiliser également avec les croisillons, les pièces d'angles, les T, et tous les composants nécessitant un joint pour être assemblés.
  • Pose facile du couvercle
  • S'assemble aux autres pièces grâce aux joints
  • Produit non-halogène et ignifuge
  • Couleur standard jaune
  • Achat à l'unité

Fermetures
La fermeture est utilisée pour sceller l'extrémité ouverte des goulottes principales.
Elle est à assembler simplement dans la goulotte sans joint et à serrer le boulon.
  • Ne nécessite aucun outil pour l'assemblage et le désassemblage
  • Produit non-halogène et ignifuge
  • Couleur standard jaune
  • Achat à l'unité

Systèmes de fixation
Le Système de fixation est utilisé pour installer et fixer les goulottes principales dans un cheminement droit et de niveau.
La goulotte est supportée par le support latéral descendant sans système de fixation supplémentaire.
Le support latéral est fixé, à l'endroit désiré, sur la tige filetée UNC en utilisant les écrous et la rondelle UNC.
  • Ne nécessite aucun autre système de fixation
  • Assure une installation résistante et sécurisée
  • Mise en place facile et rapide
  • Achat à l'unité

Supports latéraux descendants
Le Support latéral descendant est utilisé soutenir les élements descendants.
  • Apporte une grande flexibilité dans l'ajustement de la taille et du positionnement de la goulotte.
  • Assure une installation résistante et sécurisée
  • Mise en place facile et rapide
  • Achat à l'unité


Consulter un exemple de plan de montage
(Pas encore d'avis)
Ajouter un avis

Ce produit est mis en avant sur notre blog de produits en vitrine ! Cliquez ici pour consulter l'article.
